Kable koncentryczne do instalacji antenowych i satelitarnych
Kabel koncentryczny przenosi sygnał wielkiej częstotliwości między anteną a odbiornikiem. Zasadnicze jest przy nim tłumienie – czyli ile sygnału po drodze się straci – oraz jakość ekranowania, która rozstrzyga o odporności na zakłócenia z otoczenia. Tani kabel z rzadkim oplotem potrafi zmarnować i doskonałą antenę.
Czym kable się różnią

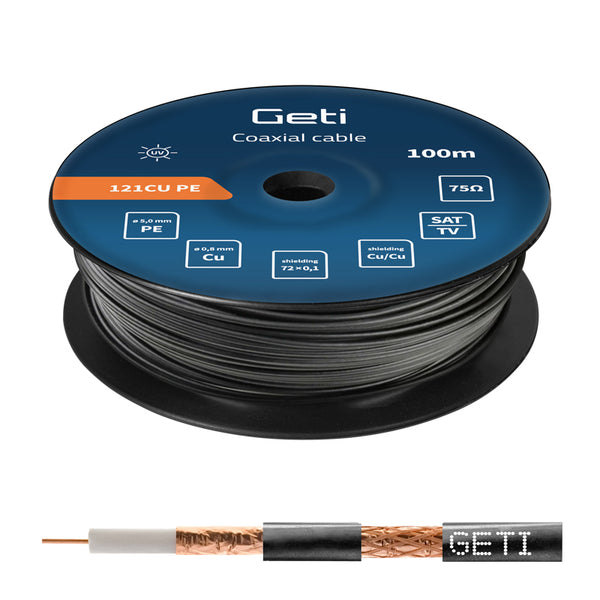

- Płaszcz PE albo PVC – czarny płaszcz polietylenowy jest przeznaczony do prowadzenia na zewnątrz i znosi promieniowanie UV oraz mróz. Wykonanie PVC należy do wnętrza i do peszli.

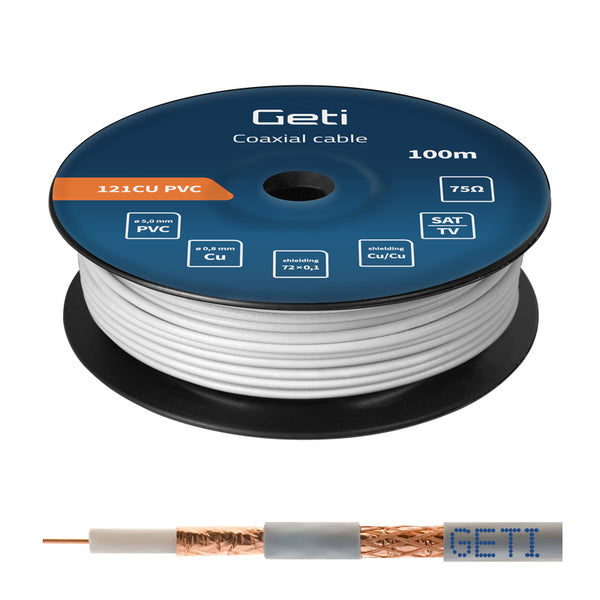

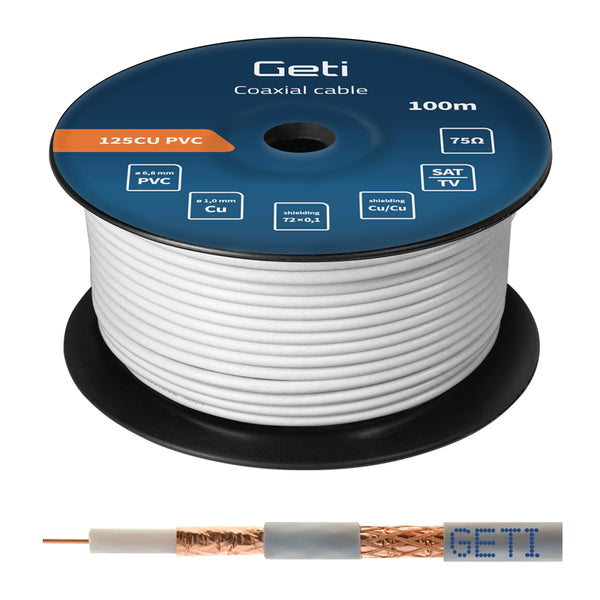

- Średnica – grubszy kabel ma niższe tłumienie. Seria 125 z płaszczem około 6,8 mm nadaje się na długie trasy, subtelniejsza seria 121 z płaszczem 5 mm lepiej prowadzi się w ciasnych przestrzeniach.

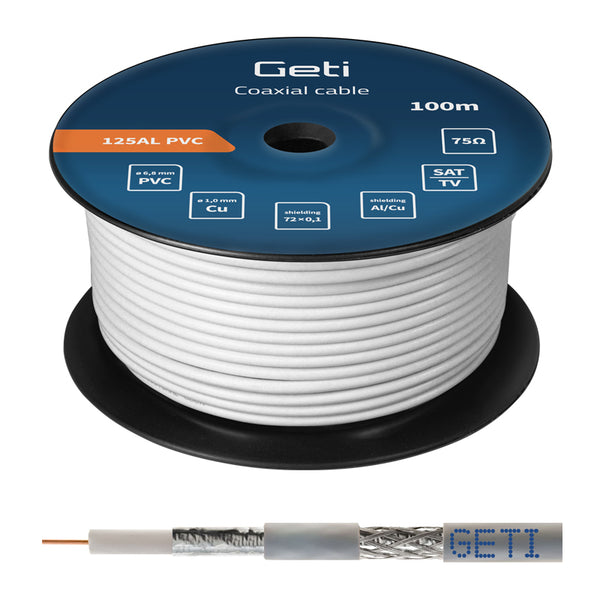

- Ekranowanie – oznaczenie CU i AL rozróżnia materiał ekranu: przy wariancie CU oplot i folia są miedziane, przy AL folia jest aluminiowa. Żyła środkowa jest przy obydwu z miedzi.
- Opakowanie – szpule po 100 m i 300 m na całą instalację albo metraż na pojedyncze zejścia.
Często zadawane pytania
Płaszcz PE czy PVC?
Na zewnątrz zawsze PE. PVC na słońcu twardnieje i pęka, więc zejście zewnętrzne w takim wykonaniu po kilku latach zacznie zachowywać się nieprzewidywalnie. Wewnątrz budynku PVC jest w porządku i lepiej się z nim pracuje.
Ile metrów kabla sygnał jeszcze uniesie?
Tłumienie podaje się w decybelach na 100 m i rośnie ono z częstotliwością – na górnej krawędzi UHF jest wielokrotnie wyższe niż na dolnej. Przy zwykłej instalacji antenowej w domu jednorodzinnym różnicy nie poznasz, przy stumetrowych trasach i częstotliwościach satelitarnych już tak i warto sięgnąć po grubszy typ.
Dlaczego ważna jest impedancja 75 omów?
Cały łańcuch od anteny po odbiornik jest na tę wartość zaprojektowany. Kabel o innej impedancji – na przykład pięćdziesięcioomowy z radiotechniki – spowoduje odbicia sygnału i pogorszy odbiór, choćby złącza mechanicznie pasowały.
Jaki promień gięcia kabel zniesie?
Przy cieńszych typach około 25 do 50 mm, przy grubszych i 70 mm. Ostre załamanie trwale zmieni geometrię kabla, a tłumienie w tym miejscu wzrośnie, choć z zewnątrz tego nie widać.
