Diody, mostki, tyrystory i triaki
Diody przepuszczają prąd tylko w jednym kierunku – na tym stoi każdy zasilacz. Diody Zenera dodatkowo utrzymują stabilne napięcie, a tyrystory z triakami pozwalają załączać obciążenie mocy bez styku mechanicznego, czyli bez zużycia i iskrzenia.
Co zawiera kategoria
Na co zwrócić uwagę
- Napięcie wsteczne – musi z zapasem przewyższać napięcie w obwodzie.
- Obciążalność prądowa – przy typach mocy licz się z chłodzeniem.
- Rodzaj obudowy – przy wymianie dotrzymaj rozstawu wyprowadzeń i sposobu montażu.

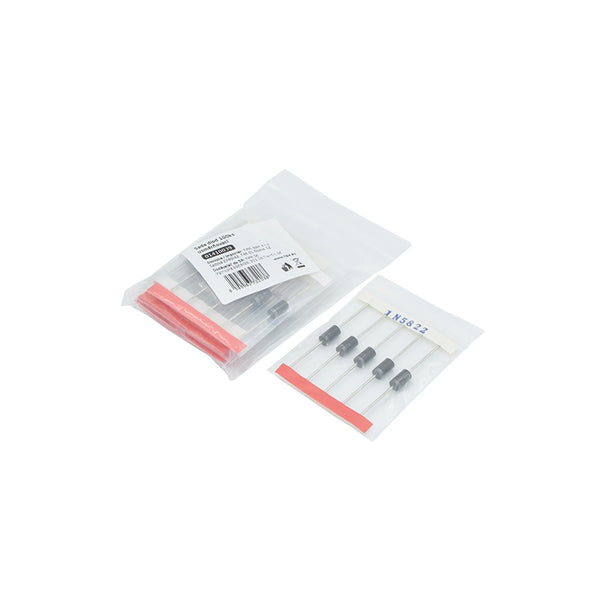

- Spadek napięcia – w obwodach niskonapięciowych daje się we znaki; typy Schottky'ego mają spadek niższy.
Często zadawane pytania

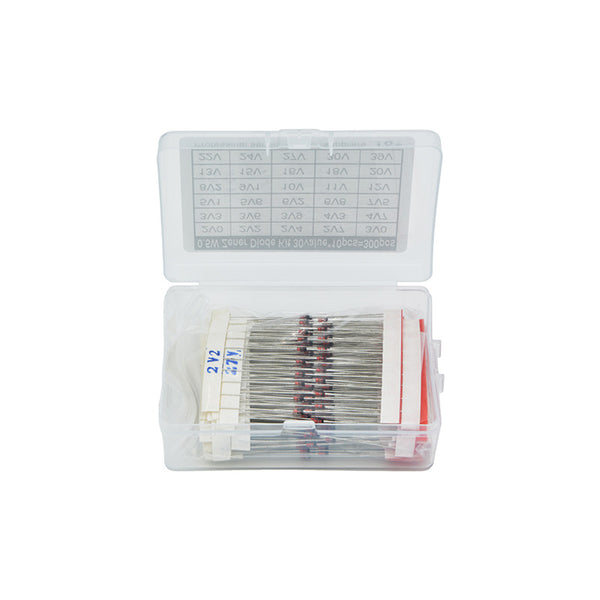

Do czego służy dioda Zenera?
Włącza się ją w kierunku zaporowym i po osiągnięciu swojej wartości zaczyna przewodzić, przez co utrzyma napięcie na stałym poziomie. Używa się jej do prostej stabilizacji i jako ochrony przed przepięciem.
Jak rozpoznać biegunowość diody?
Katodę oznacza pasek na obudowie. Przy montażu pasek odpowiada kresce w symbolu schematycznym.
Jak przetestować diodę multimetrem?
Funkcją do testu diod — w kierunku przewodzenia pokaże spadek około sześciu dziesiątych wolta przy diodzie krzemowej, w kierunku zaporowym obwód przerwany.
Do czego służy mostek prostowniczy?
Zamienia napięcie przemienne na pulsujące stałe. Jest podstawą praktycznie każdego sieciowego zasilacza.
